ШЕСТЕРЕННЫЕ НАСОСЫ ШНК10Р-Л(Ч)

производительность от 1,8 до 12,0 м3/час
(ШНК10Р –марка насоса, исполнение рабочей части Л-латунь или Ч-чугун, Р-исполнение с рубашкой обогрева/охлаждения)

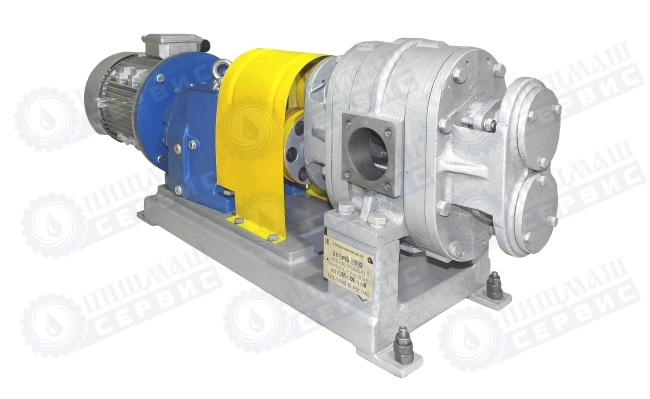

Фотография насоса ШНК10Р-Л(Ч)

Шестеренный насос с выносными подшипниками ШНК10Р-Л(Ч)
ПРИМЕНЕНИЕ
Шестерные насосные агрегаты серии ШНК10Р-Л(Ч) с материалом проточной части насоса - латунь,  широко применяются в пищевой промышленности для перекачивания  агрессивных пищевых продуктов, такие как патока, сиропы и др. аналогичные продукты. Насосы могут быть использованы для перекачивания непищевых продуктов (в котельных - для подачи мазута)
Вязкость перекачиваемых продуктов не должна превышать 505 см2/с,плотность до 1,45 т/м3, в интервале температур от 200С до 900С.

ПРЕИМУЩЕСТВА:
Выносные подшипники
Простота в эксплуатации и обслуживании;
Универсальность кострукции и установочных и присоединительных размеров для различных исполнений;
Возможность изготовления с рубашкой обогрева;
Возможность изготовления насоса на подшипниках качения;
Низкая скорость вращения рабочих органов значительно увеличивает срок службы агрегата.

ИСПОЛНЕНИЕ ВХОДА/ВЫХОДА НАСОСА

Схема рабочей части шестеренного насоса -ВЕРТИКАЛЬНЫЙ ВХОД/ВЫХОД Схема рабочей части шестеренного насоса -ГОРИЗОНТАЛЬНЫЙ ВХОД/ВЫХОД
вертикальный вход/выход вертикальный вход/выход


ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСОВ СЕРИИ ШНК10Р-Л(Ч)
Габаритные размеры шестеренного насоса ШНК10Р-Л(Ч)

1.Насосная часть с рубашкой обогрева (исполнение -латунь) 2. Сальниковое уплотнение – набивка
3.Подшипниковый узел4. Муфта5.Электропривод МЦ-90-АИР100L4 (М=455 Нм; i=21,3)6. Рама

РАЗМЕРЫ ПРИСОЕДИНИТЕЛЬНЫХ ПАТРУБКОВ НАСОСОВ СЕРИИ ШНК10Р-Л(Ч)

 Размеры присоединительных патрубков насосов серии ШН7К(Р) и ШНК9(Р)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШЕСТЕРЕННЫХ НАСОСОВ СЕРИИ ШНК10Р-Л(Ч) :

Марка насоса

Производи-
тельность,
м3/час

Мощность
электро-
двигателя,
кВт
Давление
нагнетания,
МПа(атм)

Обороты
роторов
/
эл.двигателя,
об/мин

ШНК10Р-Л(Ч)-1,8  1,8   1,5 0,8(8)  28/720
ШНК10Р-Л(Ч)-2,3 2,3  2,2  35/940
ШНК10Р-Л(Ч)-2,8 2,8  2,2  45/940
ШНК10Р-Л(Ч)-3,1 3,1  3,0 56/1420
ШНК10Р-Л(Ч)-4,5 4,5   4,0  71/1420
ШНК10Р-Л(Ч)-6,0 6,0   4,0  90/1420
ШНК10Р-Л(Ч)-12,0 12,0 7,5 216/1420

Температура продукта – до +90 0С
Вязкость до 505 см2
Напряжение сети – 380 В
Уплотнение валов - сальниковая набивка
Материал проточной части насоса - Латунь Л63 ГОСТ 15527-2004
Материал корпуса насоса и рамы - Серый чугун Сч20 ГОСТ 1412-85
Габаритные размеры – 1055 х 400 х 460 мм
Масса – 228 кг

УПЛОТНЕНИЕ ВАЛОВ НАСОСОВ СЕРИИ ШНК10Р-Л(Ч)

Сальниковая набивка
Сальниковые набивки (пропитка - силиконовое масло) - рекомендуется к установке при работе насоса на высоких температурах и абразивных продуктах.

СОСТАВ ПОСТАВКИ ШНК10Р-Л(Ч)
1. Агрегат электронасосный ШНК10Р-Л(Ч) 1 шт
2. Комплект ЗИП 1 шт
3. Паспорт с сертификатом ТР ТС ЕАС 1 шт

СТОИМОСТЬ, СРОКИ И УСЛОВИЯ ПОСТАВКИ ШЕСТЕРЕННЫХ НАСОСОВ ШНК10Р-Л(Ч):

1. Стоимость агрегата электронасосного ШНК10Р-Л(Ч) можно узнать в ПРАЙС-ЛИСТЕ.
2. В стоимость входит упаковка, загрузка. Транспорт, страхование установки и транспорта в цену не входят.
3. Срок изготовления если насоса нет в наличии – до 22 рабочих дней.
4. Условия оплаты -50 % предоплата, 50% - по готовности.
5. Гарантийный срок 12 месяцев.

made in russiaНасосы серии ШНК производятся на территории России
на
ОА "Некрасовский машиностроительный завод" (Ярославская область)

Производство включает в себя полный цикл производства от заготовительных до сборочных операций.
